1 概述

本项目为内蒙古自治区公安边防总队10kV用电工程，共有11台KYN28-12高压开关柜和9台GCS低压柜。本用电工程高压真空断路器选用施耐德宝光普通绝缘筒，手车式VS1-12/1250A-31.5KA，DC220V；智能操控选用安科瑞电气ASD200；高压柜KYN28-12壳体选用二代柜型，高低柜（与万控同档次），中门配一次模拟系统图；综合保护装置选用安科瑞电气AM5SE系列，后台操控系统配套；数显仪表选用安科瑞电气产品，进线柜选用PZ96-E3多功能表，出线柜选用CL72三相电流表，不带通讯；避雷器配放电计数器，与10kV一次铜排连接选用不小于TMY-30*3；接地铜排截面不小于250平方毫米；低压断路器选用正泰NM1系列，开断不小于35KA；高压柜接线端子选用上等凤凰端子，预留15%。此外，本用电工程配备一套65Ah直流屏，直流屏监控模块预留RS-485通讯接口；充电模块2用1备；配带3KVA UPS电源。监控模块为触摸屏，带单只电池电压监测等功能。--安科瑞ATE/AM/ASD等系列变配电保护监控产品在内蒙古自治区公安边防总队10kV用电工程的应用

本项目高压配电装置采用单母线分段接线，正常运行时主电源供电，联络开关处于闭合状态，带全部负荷；当主电源检修或断电时，闭合保安电源开关，断开主电源开关及联络开关，保安电源仅承担一、二级电力负荷的用电。1#和2#变压器低压配电装置主要为一、二级负荷供电，采用单母线分段接线，联络开关设自投不自复/手动转换开关，自投时应自动断开非保证负荷，以保证变压器的正常运行，主进线开关与联络开关设电气联锁，任何情况下只能闭合其中的两个开关。

2 产品方案（安科瑞ATE/AM/ASD等系列变配电保护监控产品在内蒙古自治区公安边防总队10kV用电工程的应用）

2.1 产品需求

本次针对内蒙古自治区公安边防总队10kV用电工程，需要配置微机保护装置，智能操控装置和无线测温产品，其中该项目的继电保护要求如下：

1）10kV进线：过流保护、速断保护、零序保护；独立的操作回路；以太网接口

2）10kV母联：过流保护、速断保护、备自投保护；独立的操作回路；以太网接口

3）变压器出线：10kV侧单相接地信号装置、变压器高温报警、变压器超温跳闸；独立的操作回路；以太网接口

4）电压互感器柜：PT监测、PT并列；以太网接口

根据上述继电保护要求，故此选择AM5SE系列微机保护装置。

对于智能操控装置，要求配有断路器分闸，合闸，储能指示灯，手车试验位置，工作位置，带电显示（带核相功能），温湿度控制等功能，故选用ASD200智能操控装置。

此外，该项目对于无线测温要求采用集中式就地显示，且要求有以太网接口，故此高低压配电室均选用7寸触摸屏ARTM-7062HT-4(HI)-W；高压配电房中要求装设CT感应取电的传感器，故选用ATE300感应取电式传感器；低压配电房要求装设电池式传感器，故选用ATE200表带式传感器。

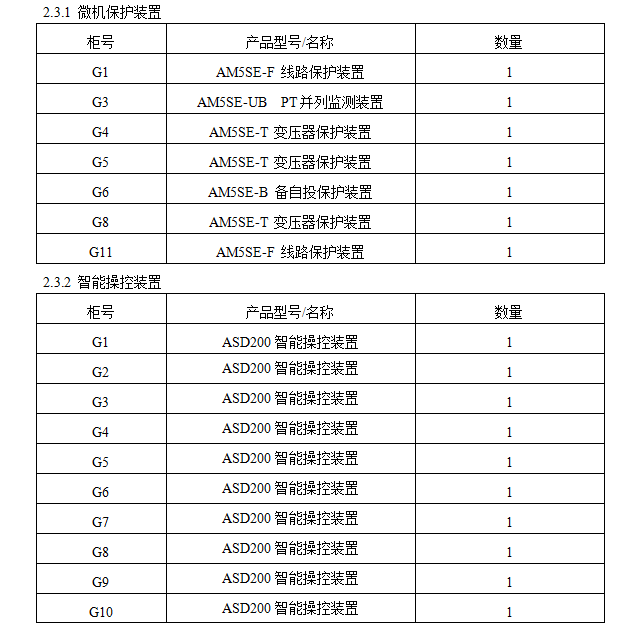

2.2 产品上图方案

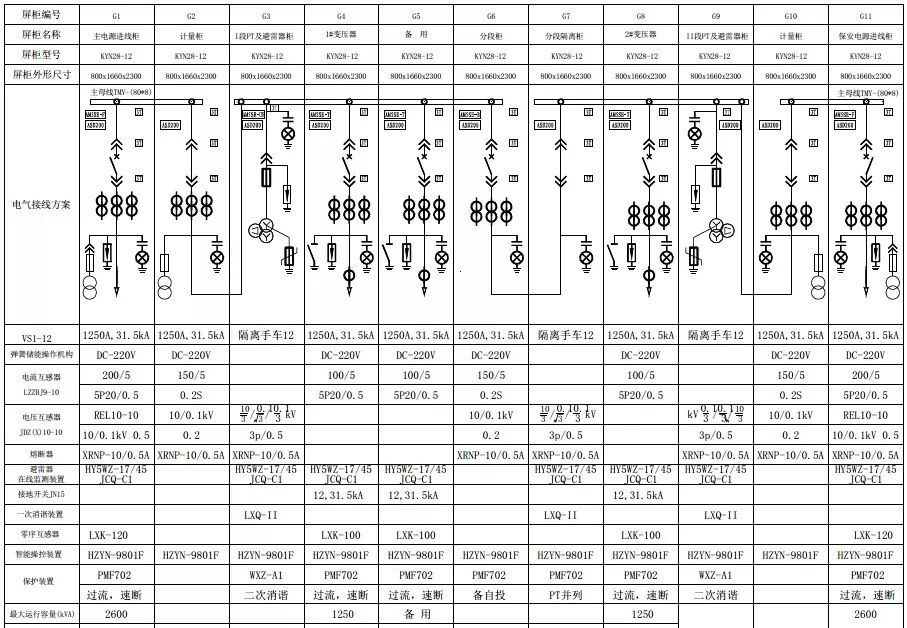

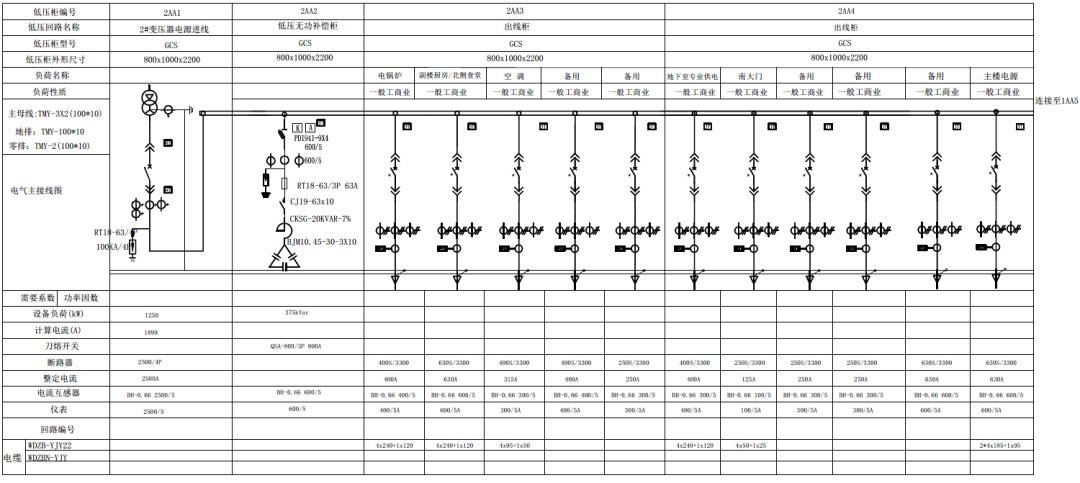

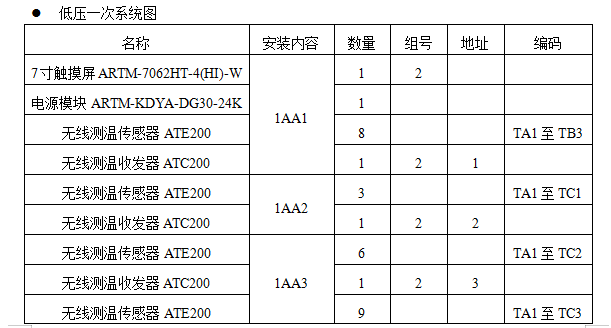

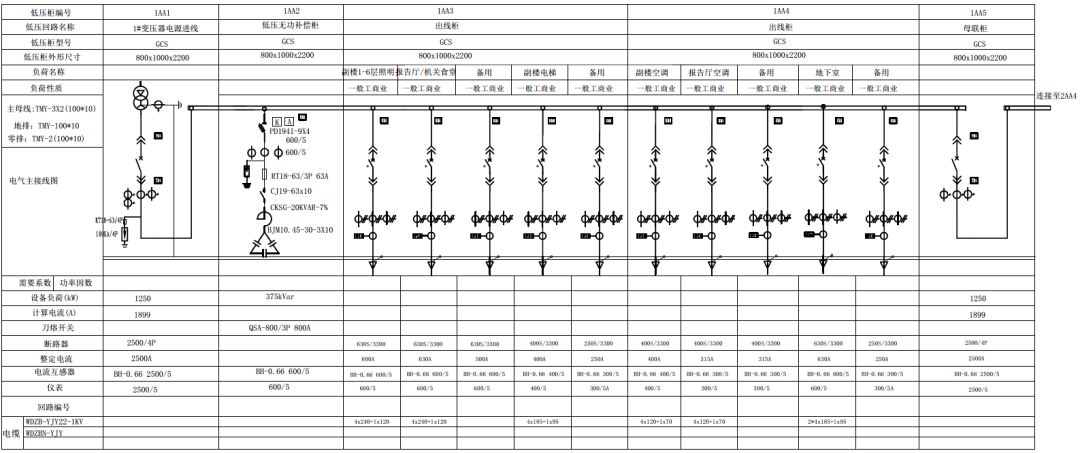

整个配电房由10kV高压配电柜和0.4kV低压配电柜组成，无线测温产品和微机保护装置的产品上图如下：

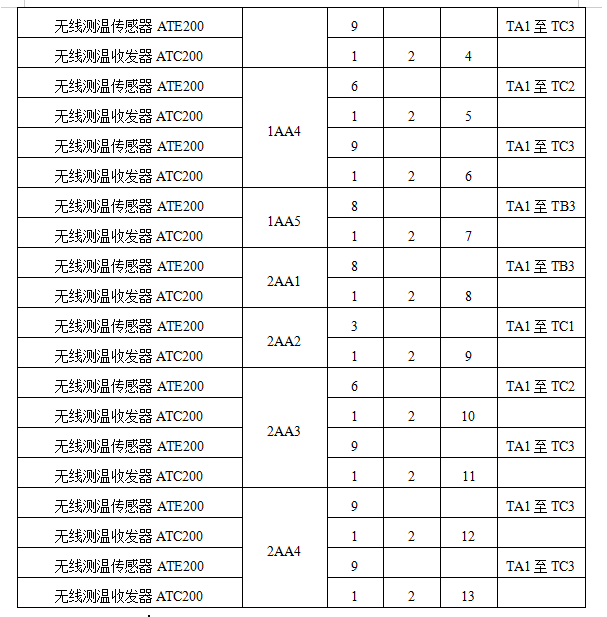

2.3.3 无线测温产品（安科瑞ATE/AM/ASD等系列变配电保护监控产品在内蒙古自治区公安边防总队10kV用电工程的应用）

2.4 现场安装图片（安科瑞ATE/AM/ASD等系列变配电保护监控产品在内蒙古自治区公安边防总队10kV用电工程的应用）

高压进线柜、计量柜、出线柜、母联柜、隔离柜9点，分别按照在A/B/C三相母排3点、断路器上静触头3点、断路器下静触头3点。

高压PT柜3点，分别按照在A/B/C三相母排3点。

高压配电室，2只无线测温收发器分别安装于主电源进线柜内电缆室处和分段隔离柜电缆室处，集中显示触摸屏安装在分段隔离柜门上。

低压总进线柜8 点、抽屉柜3点，收发器安装于每列开关柜背面，集中显示触摸屏安装在低压配电室的总进线柜门上。

各位置的传感器具体安装如下：

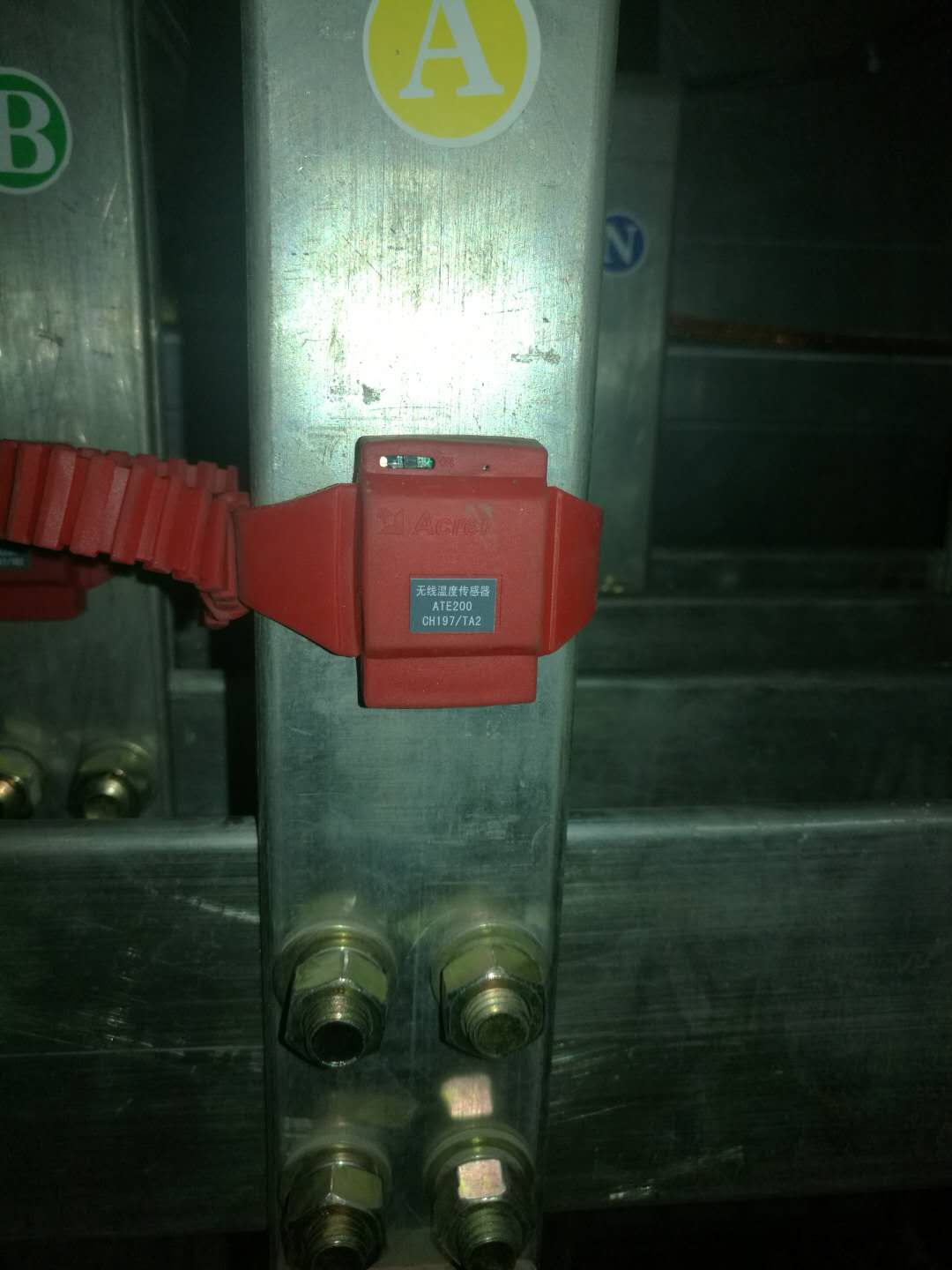

ATE300传感器在母排A/B/C三相处的安装

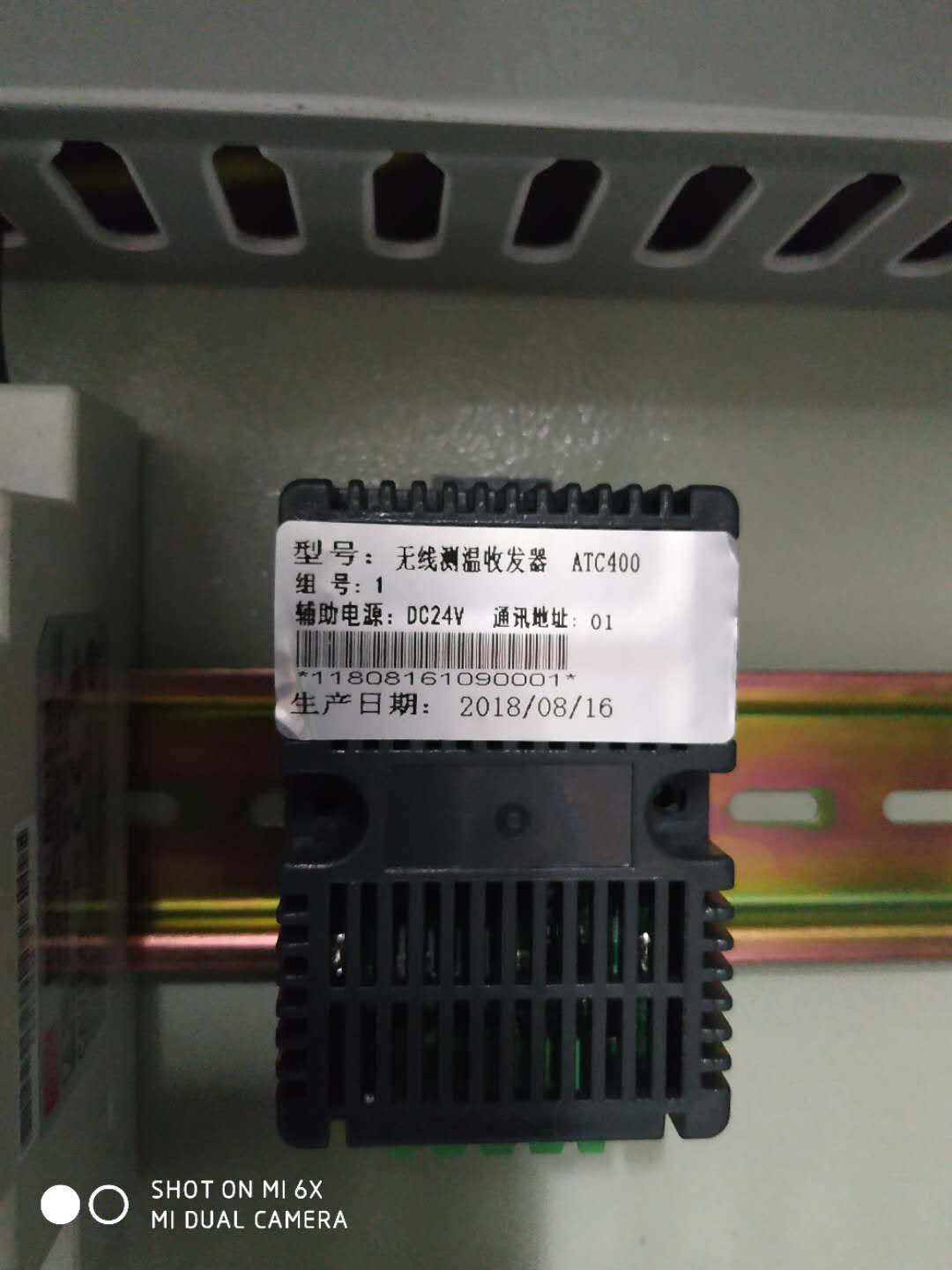

ATC400收发器在电缆室内的安装

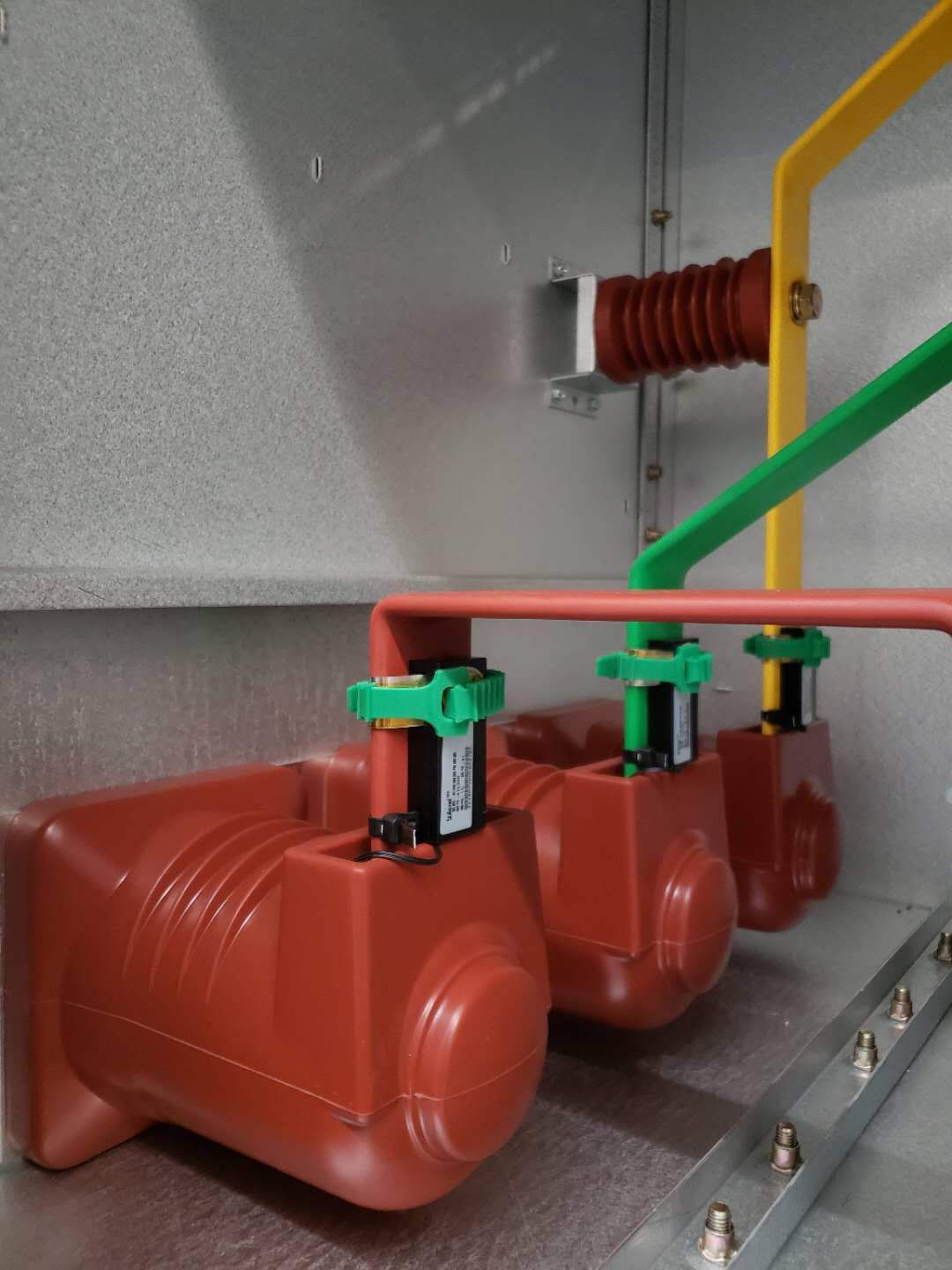

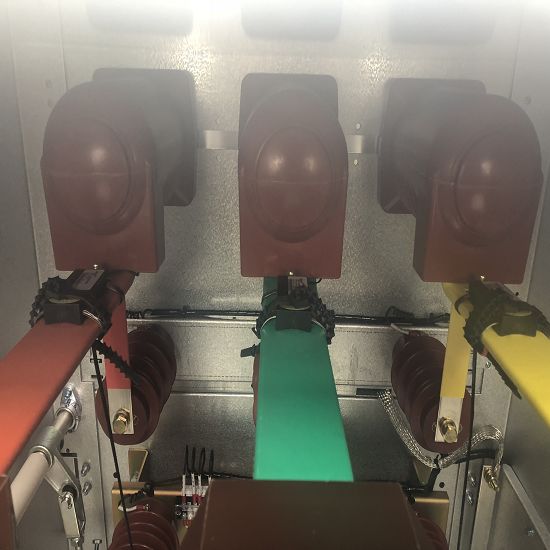

ATE300传感器在上静触头的安装

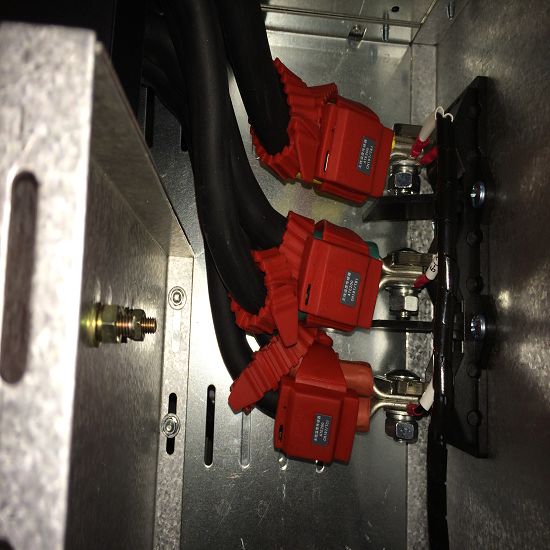

ATE300传感器在下静触头的安装

ATE200传感器在低压总进线柜的安装

ATE200传感器在抽屉柜的安装

ATC200收发器在低压开关柜背面的安装

3 结束语（安科瑞ATE/AM/ASD等系列变配电保护监控产品在内蒙古自治区公安边防总队10kV用电工程的应用）

      在当今配电设施的应用中，变电所的配电**性至关重要，本文介绍的安科瑞ATE系列无线测温产品，可以针对高低压开关柜内母排搭接点、断路器触头、电缆接头等电气连接点的温度进行监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为隐患，对温度进行在线监测能够提升设备**保障，及时、持续、准确反映设备运行状态，避免**事故的发生，降低设备事故率。介绍的安科瑞AM5SE系列微机保护测控装置集保护、控制、测量、通信和监视功能于一体，资源丰富、配置完善、维护方便、稳定可靠，适用于35kV及以下电压等级电力系统的保护与测控，实现线路、大容量主变、配电变压器、高压电动机、高压电容器、母联、PT等保护，对边防总队10kV配电工程全方位的控制和管理，为配电工程**、稳定、经济运行提供了坚实的保障。
